Circuit pour placer les LED-RGB NeoPixels dans chacun des coin d'un robot Rogue Rapscallion
Voici des photos démontrants les circuits à effectuer pour installer les
NeoPixels
.
Il est très important de placer une résistance de 470 ohms dans le circuit de chaque LED-RGB
comme pour la programmation des NeoPixels avec les Trinkets.
LED-RGB NeoPixel placée à l'arrière gauche du robot
Nom de la variable: LEDRGBArG
NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion
NeoPixel - DIN ------ Fil vert --- résistance 470 ohms --- Port 4 - Rapscallion
NeoPixel - GND ------ Fil gris ------ GND - Rapscallion
|
LED-RGB NeoPixel placée à l'arrière droite du robot
Nom de la variable: LEDRGBArD
NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion
NeoPixel - DIN ------ Fil bleu --- résistance 470 ohms --- Port 5 - Rapscallion
NeoPixel - GND ------ Fil gris ------ GND - Rapscallion
|
LED-RGB NeoPixel placée à l'avant droite du robot
Nom de la variable: LEDRGBAvD
NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion
NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 6 - Rapscallion
NeoPixel - GND ------ Fil gris ------ GND - Rapscallion
|
LED-RGB NeoPixel placée à l'arrière gauche du robot
Nom de la variable: LEDRGBArG
NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion
NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 7 - Rapscallion
NeoPixel - GND ------ Fil gris ------ GND - Rapscallion
|

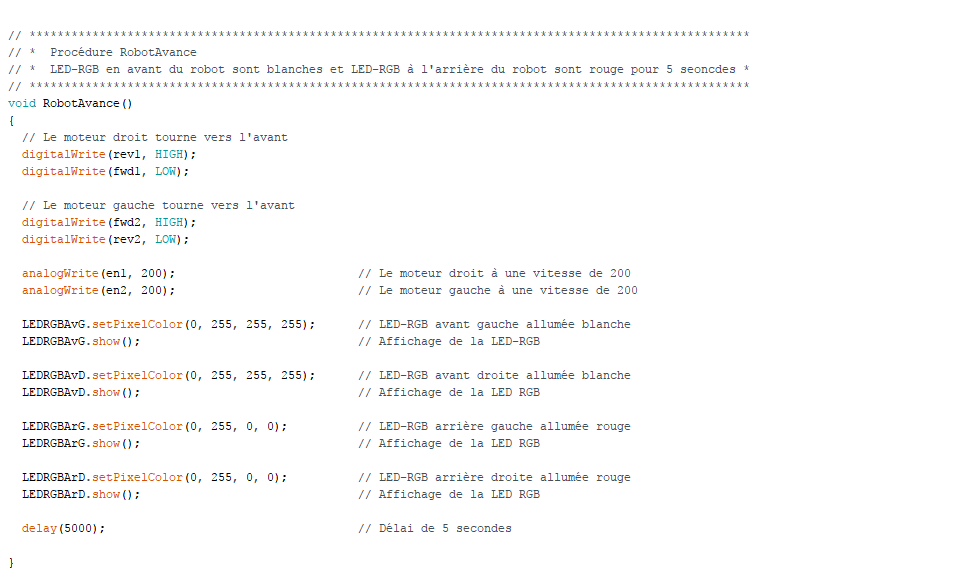

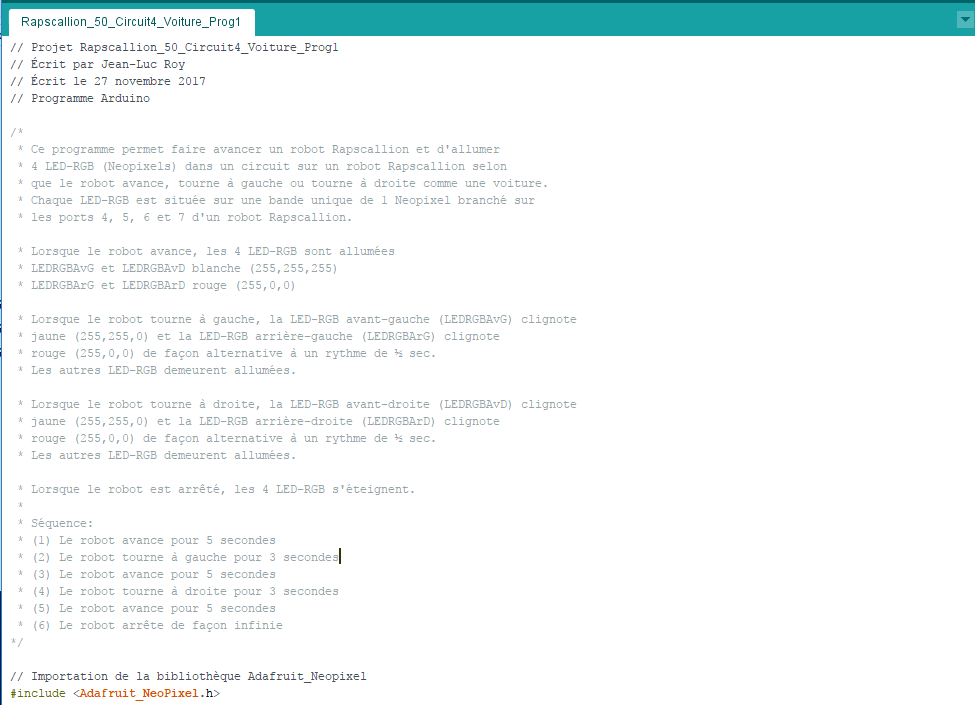

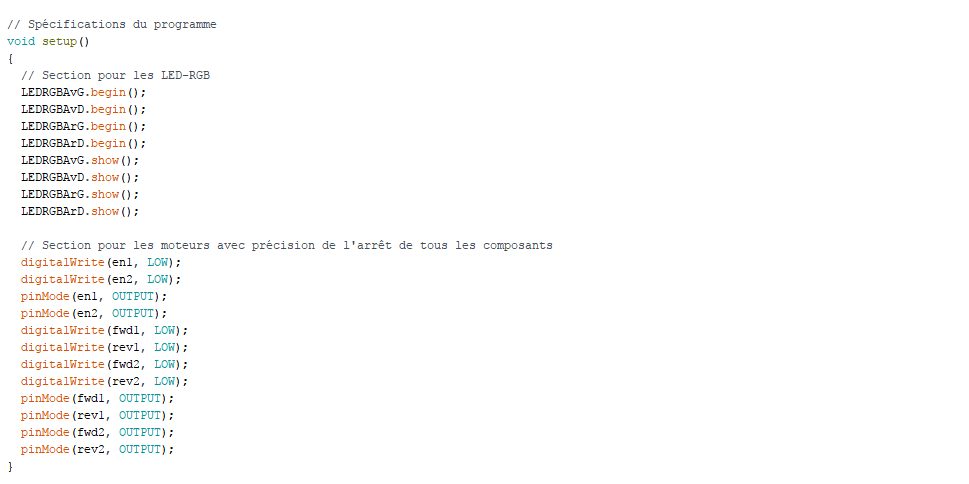

Programme - Rapscallion_50_Circuit4_Voiture_Prog1
Nom du programme:
Rapscallion_50_Circuit4_Voiture_Prog1
Description:
Ce programme permet faire avancer un robot Rapscallion et d'allumer
4 LED-RGB (Neopixels) dans un circuit sur un robot Rapscallion selon
que le robot avance, tourne à gauche ou tourne à droite comme une voiture.

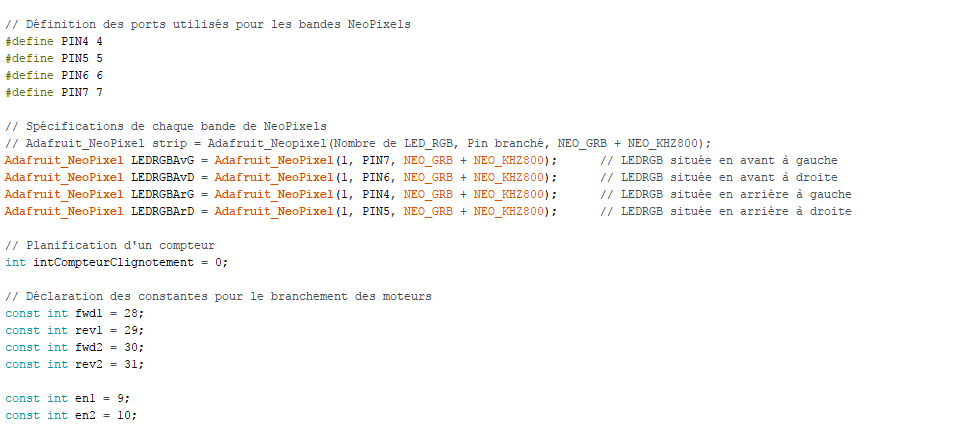

Chaque LED-RGB est située sur une bande unique de 1 Neopixel branché sur
les ports 4, 5, 6 et 7 d'un robot Rapscallion.
Lorsque le robot avance, les 4 LED-RGB sont allumées
LEDRGBAvG et LEDRGBAvD blanche (255,255,255)
LEDRGBArG et LEDRGBArD rouge (255,0,0)

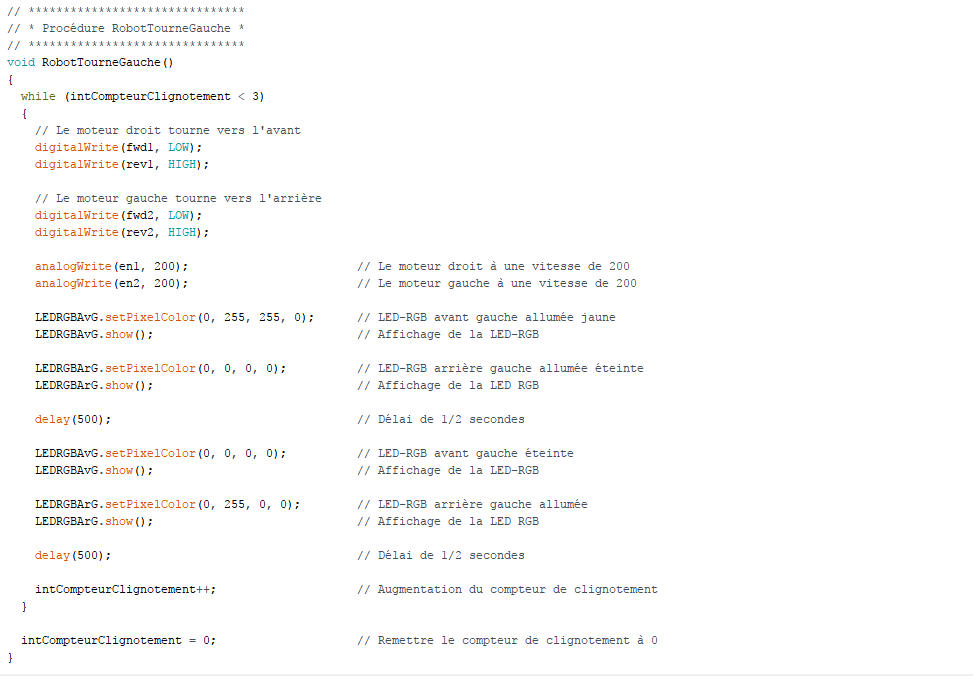

Lorsque le robot tourne à gauche, la LED-RGB avant-gauche (LEDRGBAvG) clignote
jaune (255,255,0) et la LED-RGB arrière-gauche (LEDRGBArG) clignote
rouge (255,0,0) de façon alternative à un rythme de 1/4 sec.
Les autres LED-RGB demeurent allumées.

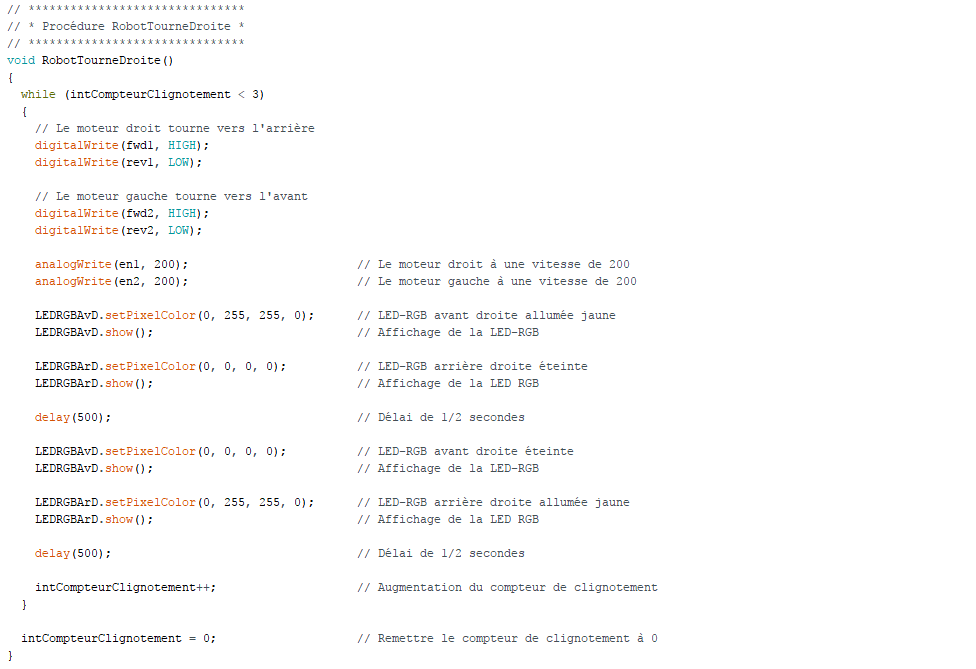

Lorsque le robot tourne à droite, la LED-RGB avant-droite (LEDRGBAvD) clignote
jaune (255,255,0) et la LED-RGB arrière-droite (LEDRGBArD) clignote
rouge (255,0,0) de façon alternative à un rythme de 1/4 sec.
Les autres LED-RGB demeurent allumées.

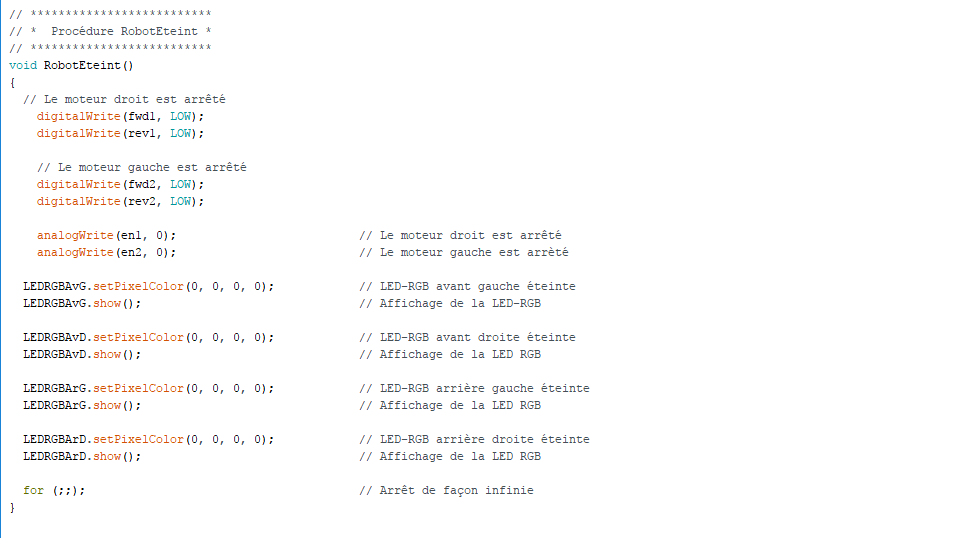

Lorsque le robot est arrêté, les 4 LED-RGB s'éteignent.

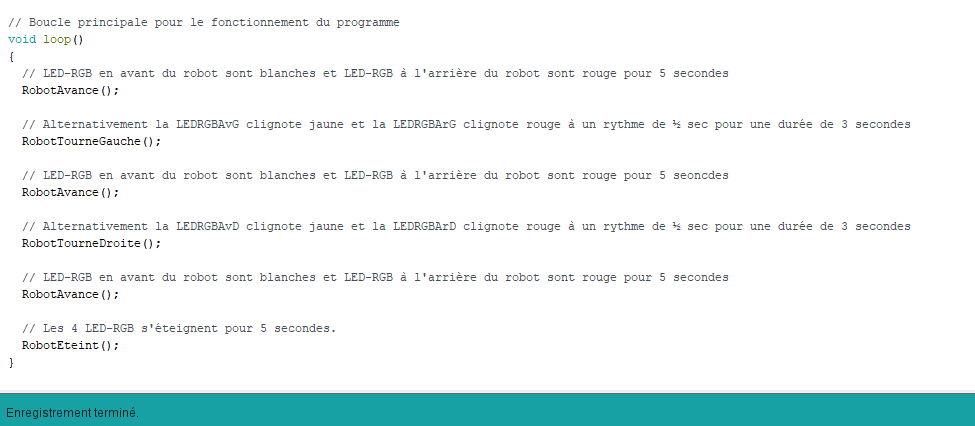

Séquence:
(1) Le robot avance pour 5 secondes
(2) Le robot tourne à gauche pour 3 secondes
(3) Le robot avance pour 5 secondes
(4) Le robot tourne à droite pour 3 secondes
(5) Le robot avance pour 5 secondes
(6) Le robot arrête de façon infinie
|
|
