Soudure de LED-RGB NeoPixels pour les placer dans chacun des coin d'un robot Rogue Rapscallion Voici une photo démontrant les soudures à effectuer sur des NeoPixels .

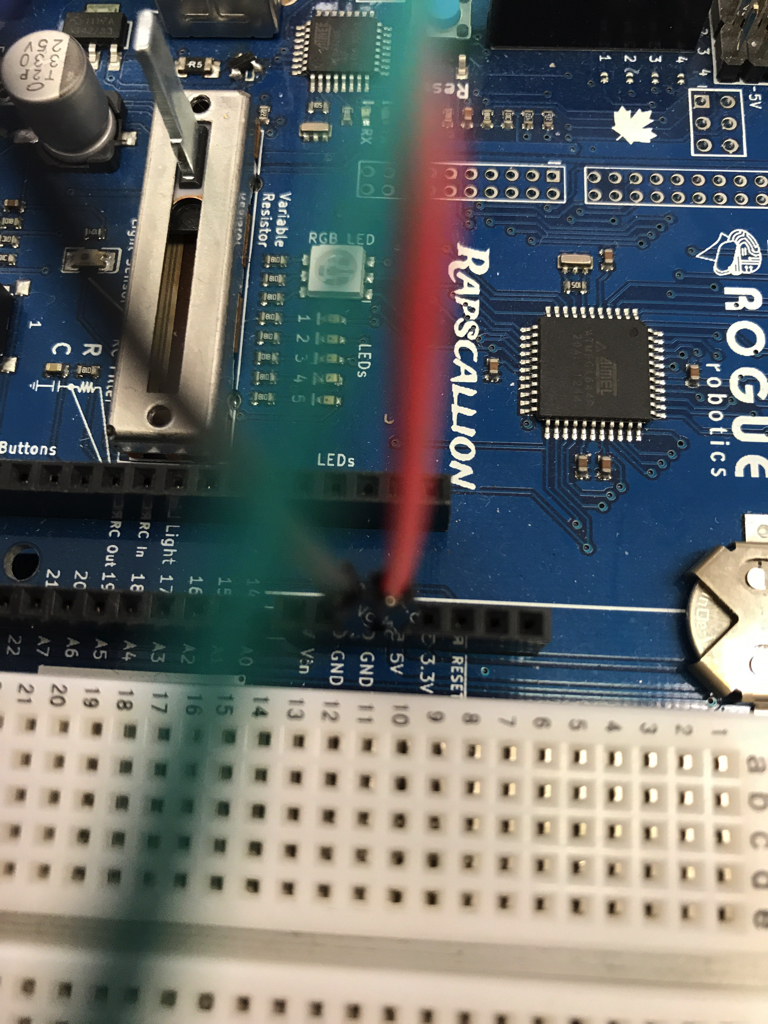

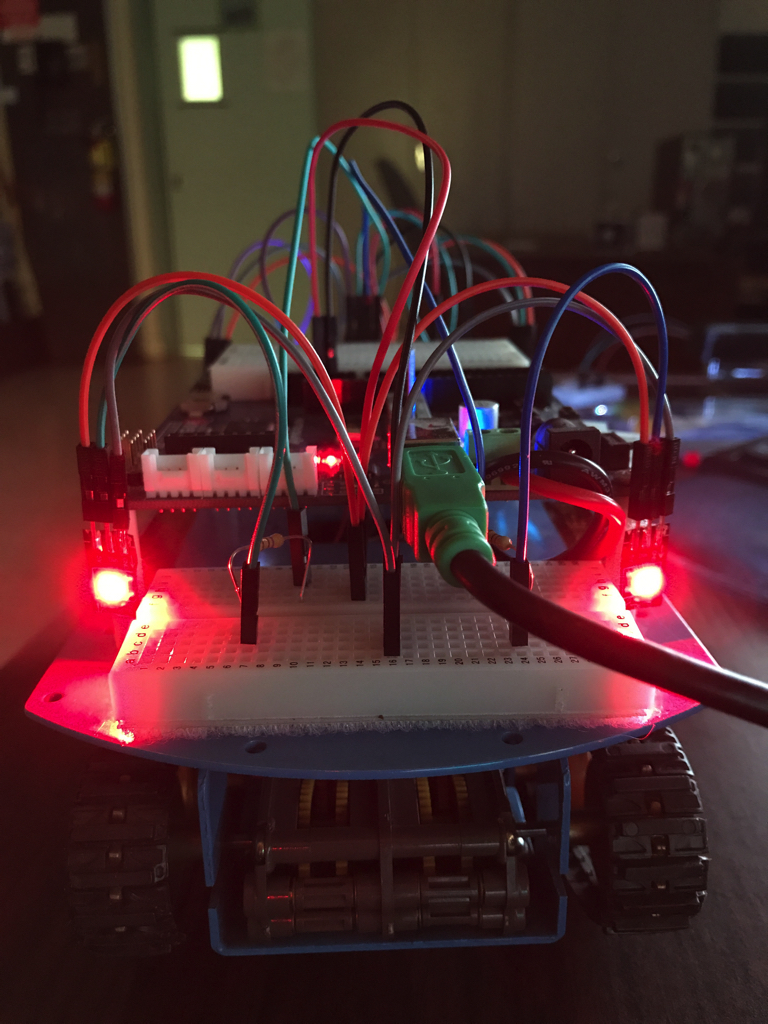

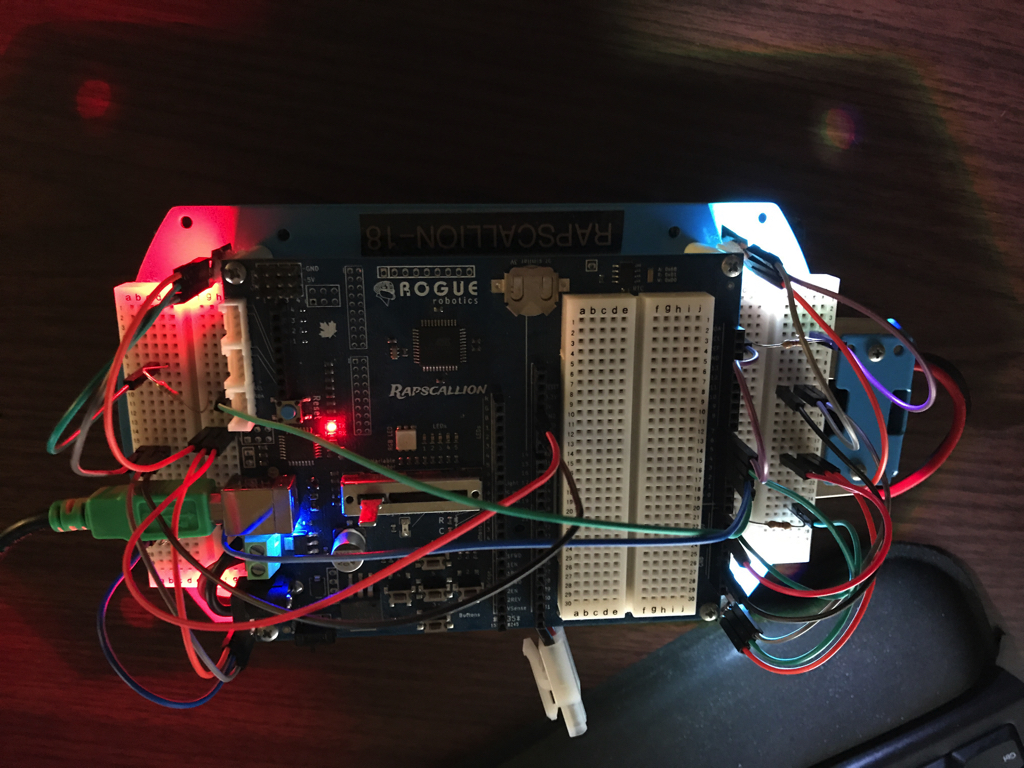

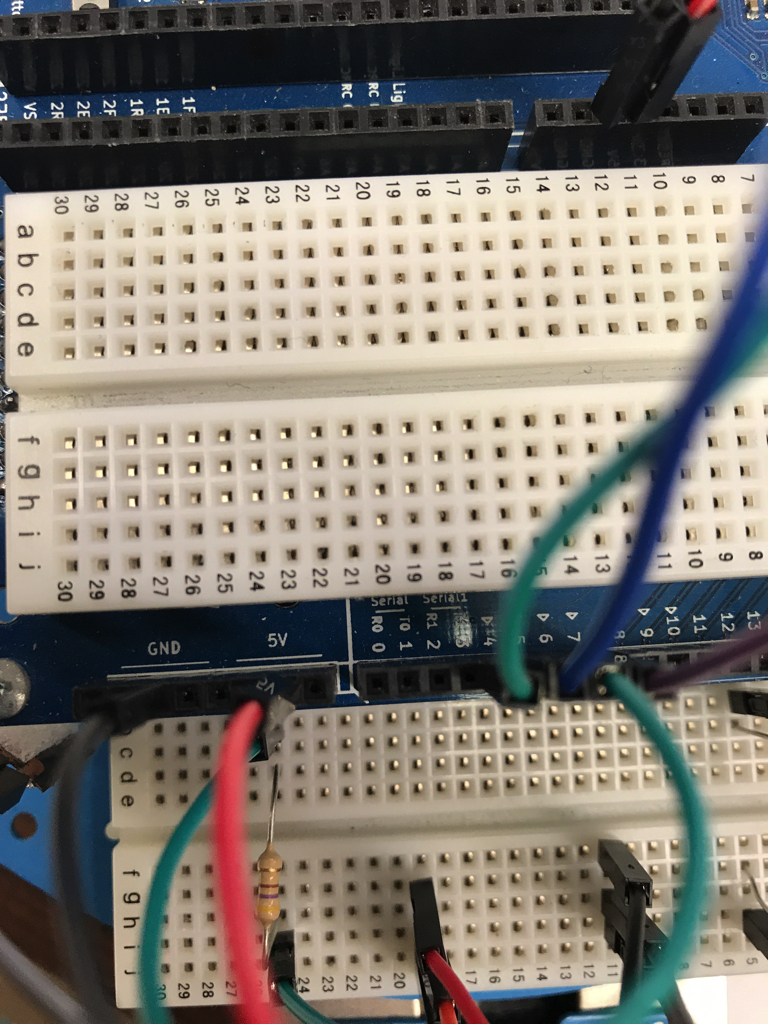

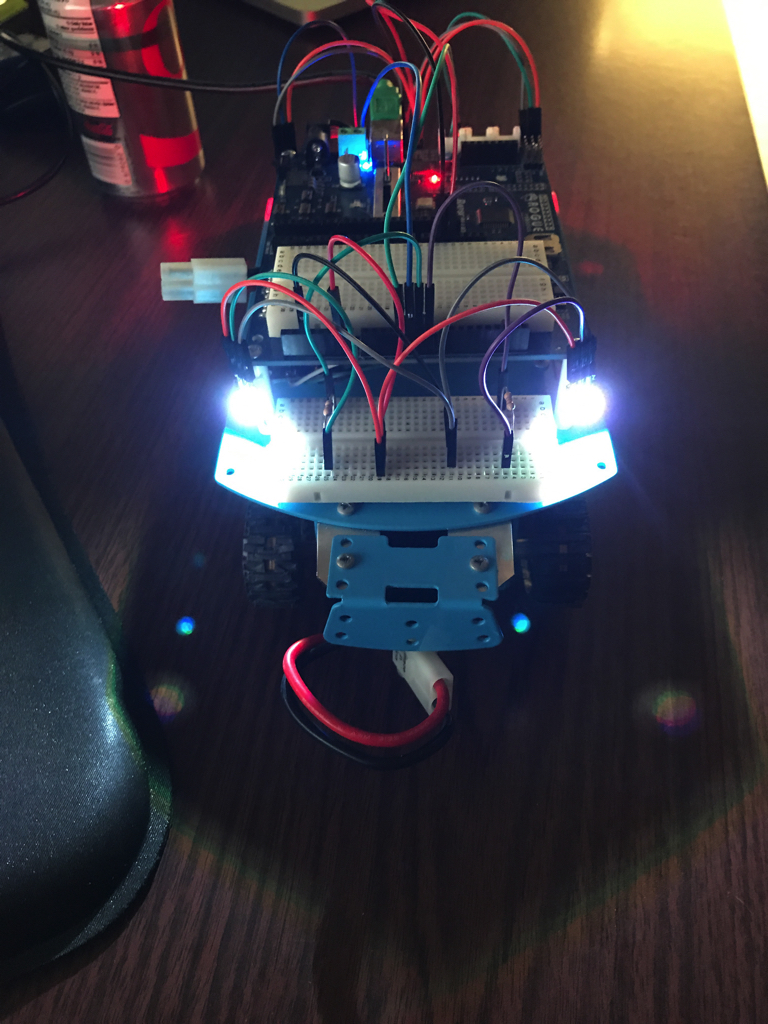

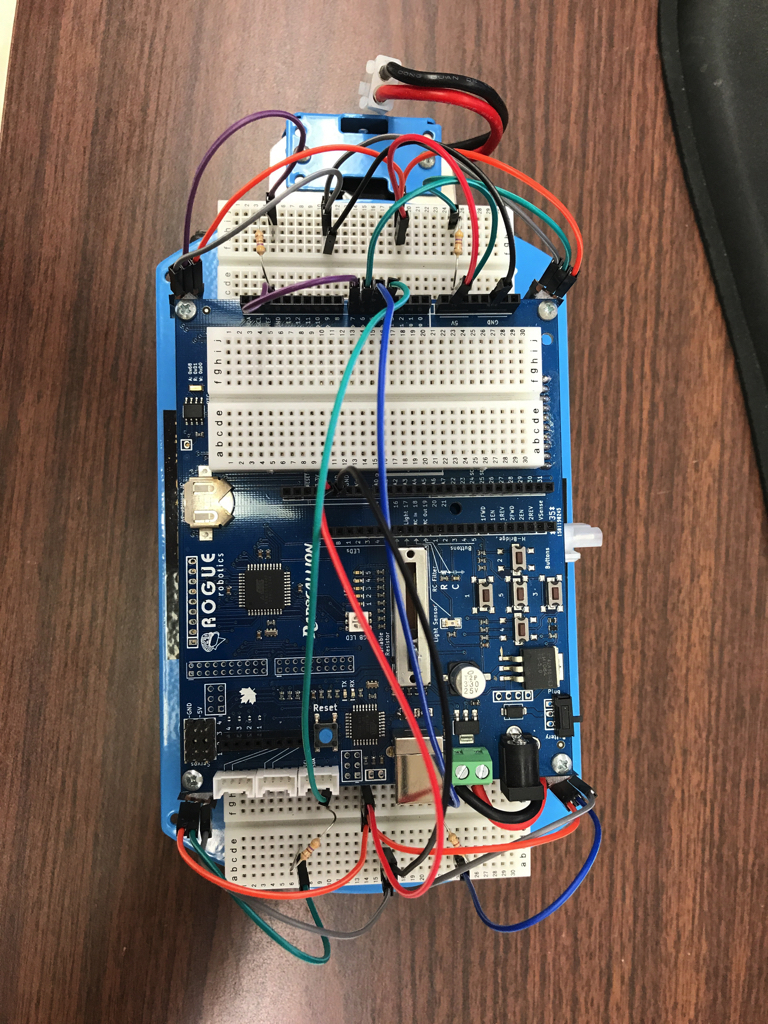

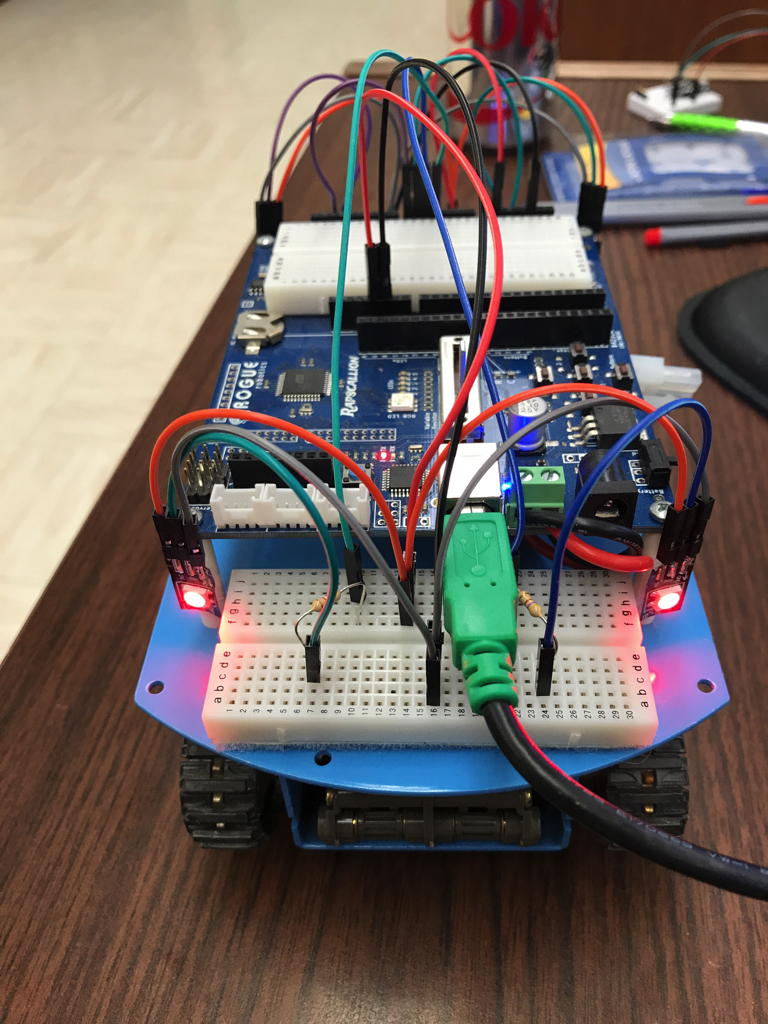

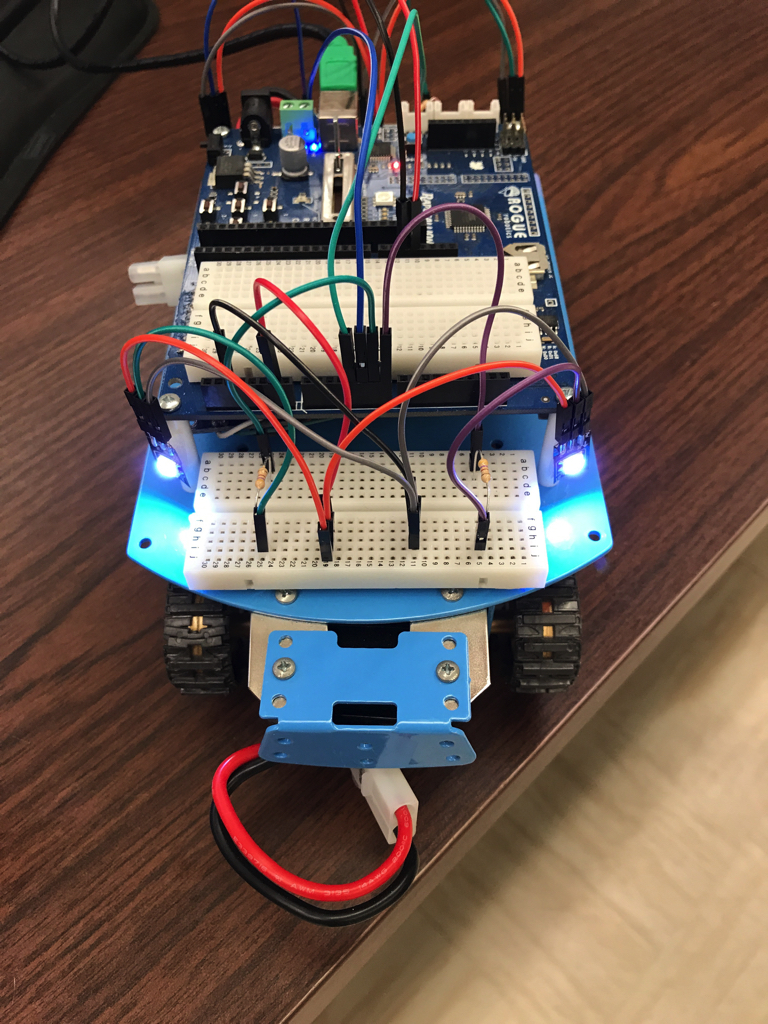

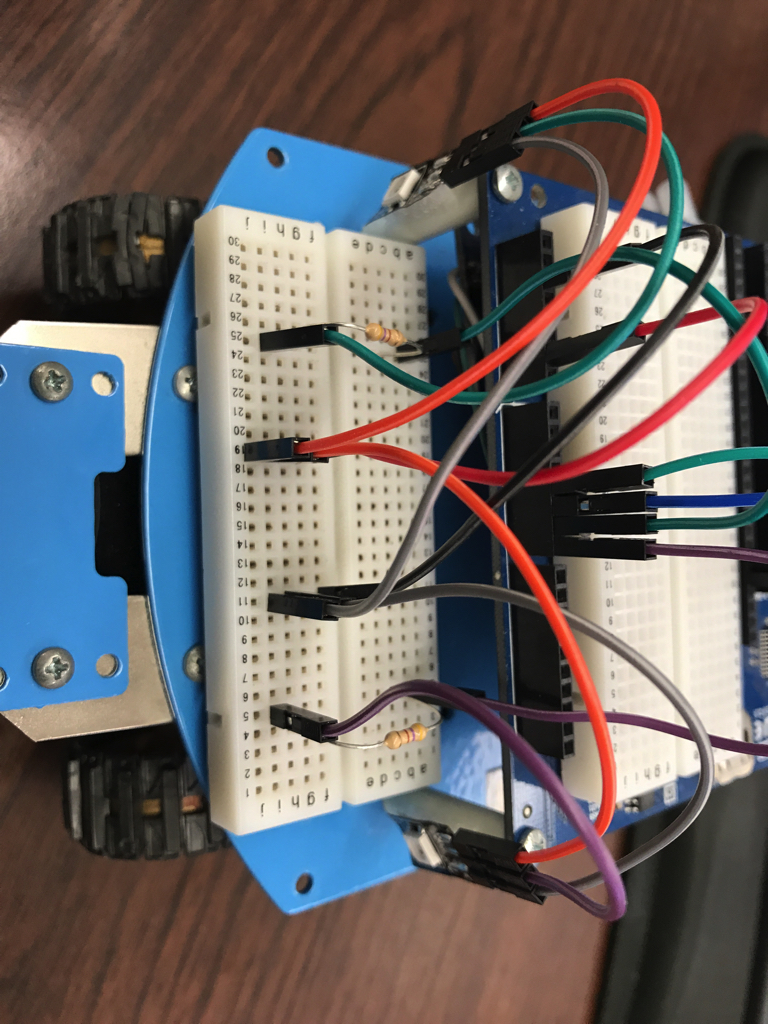

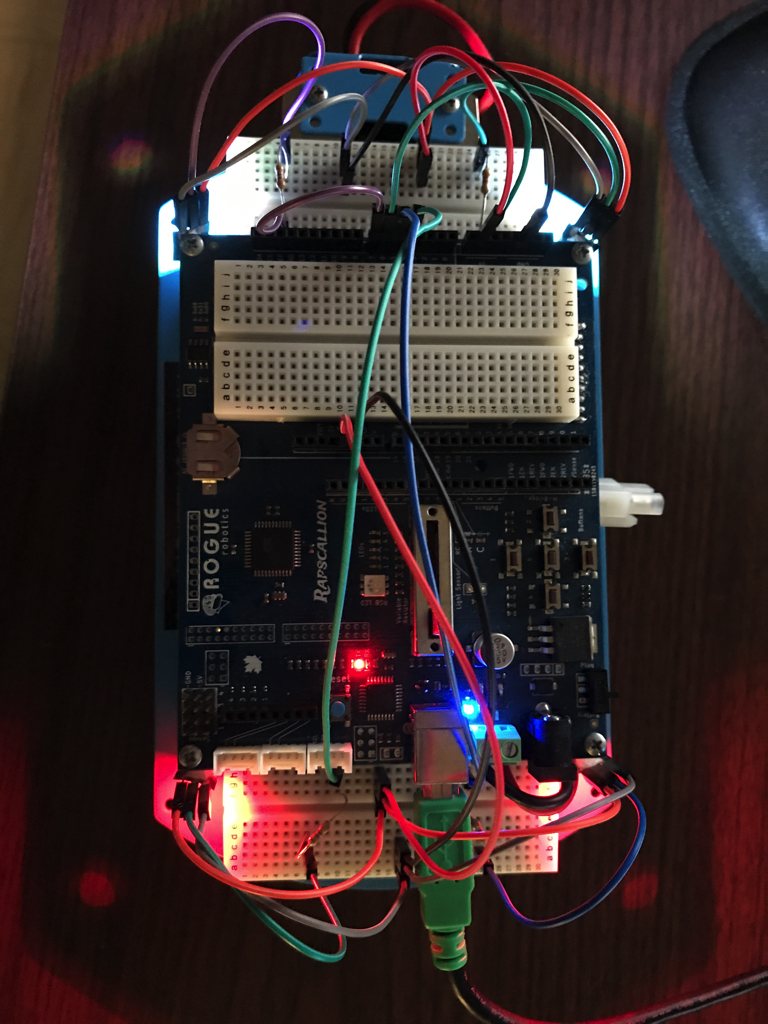

Circuit pour placer les LED-RGB NeoPixels dans chacun des coin d'un robot Rogue Rapscallion Voici des photos démontrants les circuits à effectuer pour installer les NeoPixels . Il est très important de placer une résistance de 470 ohms dans le circuit de chaque LED-RGB comme pour la programmation des NeoPixels avec les Trinkets. LED-RGB NeoPixel placée à l'arrière gauche du robot Nom de la variable: LEDRGBArG NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion NeoPixel - DIN ------ Fil vert --- résistance 470 ohms --- Port 4 - Rapscallion NeoPixel - GND ------ Fil gris ------ GND - Rapscallion LED-RGB NeoPixel placée à l'arrière droite du robot Nom de la variable: LEDRGBArD NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion NeoPixel - DIN ------ Fil bleu --- résistance 470 ohms --- Port 5 - Rapscallion NeoPixel - GND ------ Fil gris ------ GND - Rapscallion LED-RGB NeoPixel placée à l'avant droite du robot Nom de la variable: LEDRGBAvD NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 6 - Rapscallion NeoPixel - GND ------ Fil gris ------ GND - Rapscallion LED-RGB NeoPixel placée à l'arrière gauche du robot Nom de la variable: LEDRGBArG NeoPixel - 5V ------ Fil orange ------ 5 Volts - Rapscallion NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 7 - Rapscallion NeoPixel - GND ------ Fil gris ------ GND - Rapscallion Programme - Rapscallion_50_Circuit3_4LEDRGB_Prog1 Nom du programme:   Rapscallion_18_Circuit3_4LEDRGB_Prog1 Description: Ce programme permet d'allumer 4 LED-RGB (Neopixels) dans un circuit sur un robot Rapscallion. Chaque LED-RGB est située sur une bande unique de 1 Neopixel branché sur les ports 4, 5, 6 et 7 d'un robot Rapscallion. LEDRGBAvD et LEDRGBAvG allumées blanc (255,255,255) LEDRGBArG et LEDRGBArD allumées rouge (255,0,0) LEDRGBArG et LEDRGBArD allumées rouge (255,0,0) LEDRGBAvD et LEDRGBAvG allumées blanc (255,255,255)
