Soudure de LED-RGB NeoPixels pour les connecter avec le Trinket Voici une photo démontrant les soudures à effectuer sur des NeoPixels .

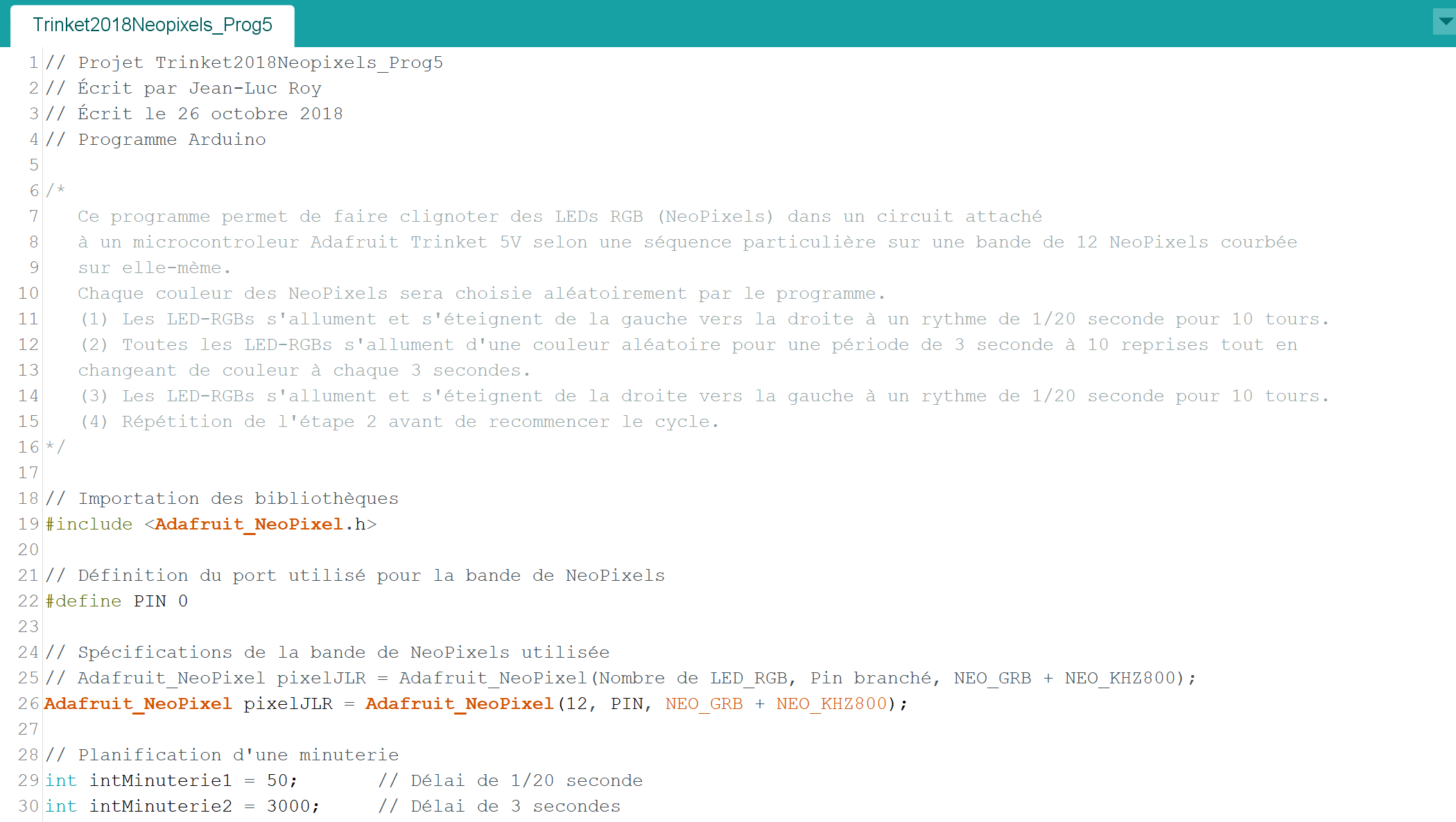

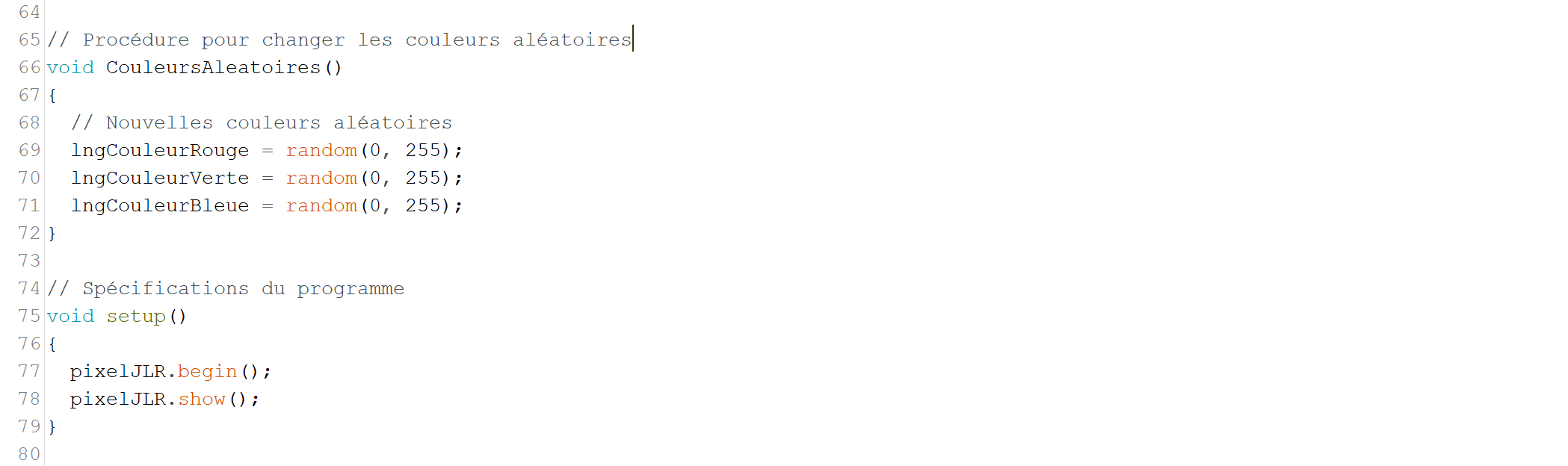

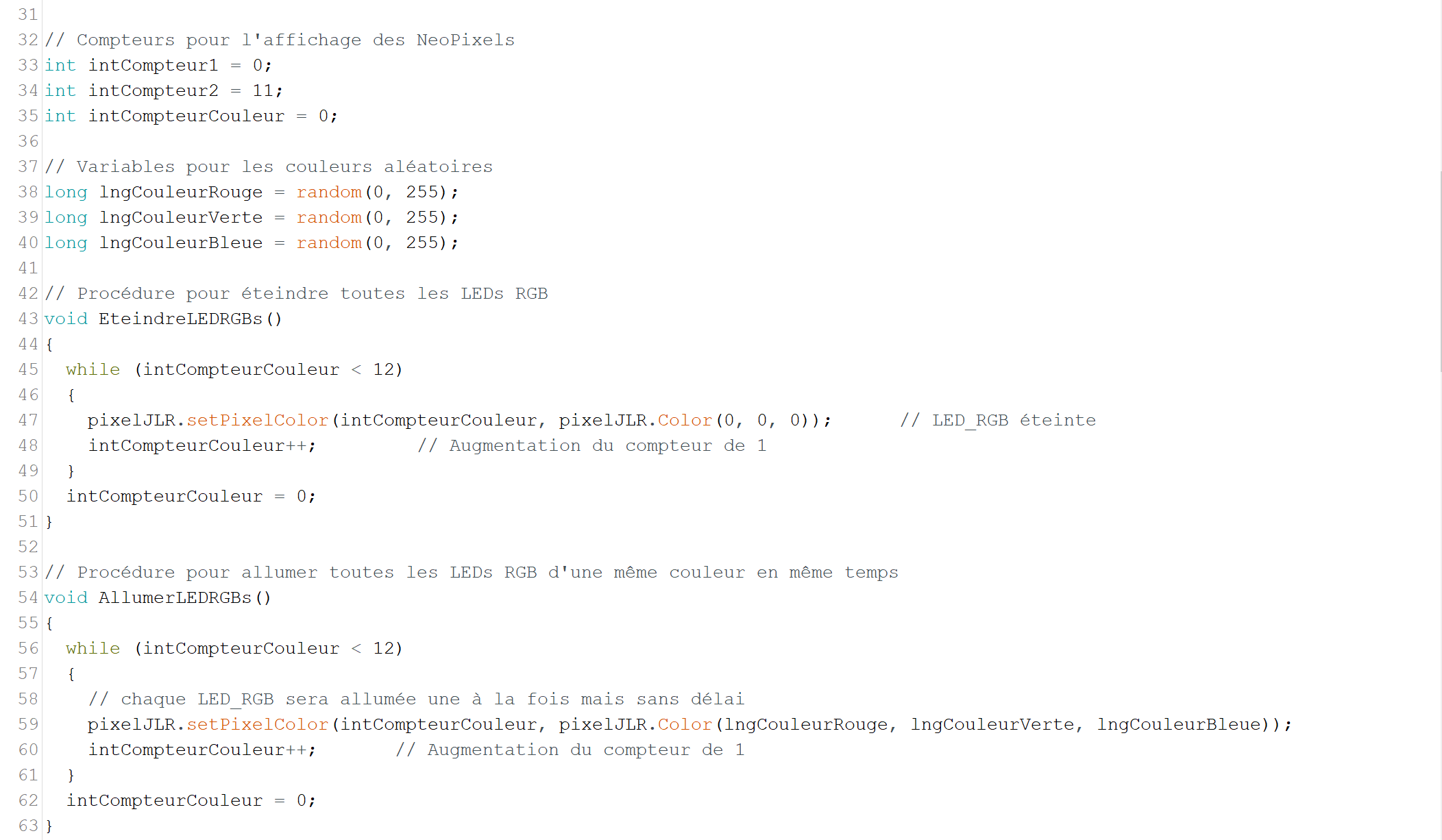

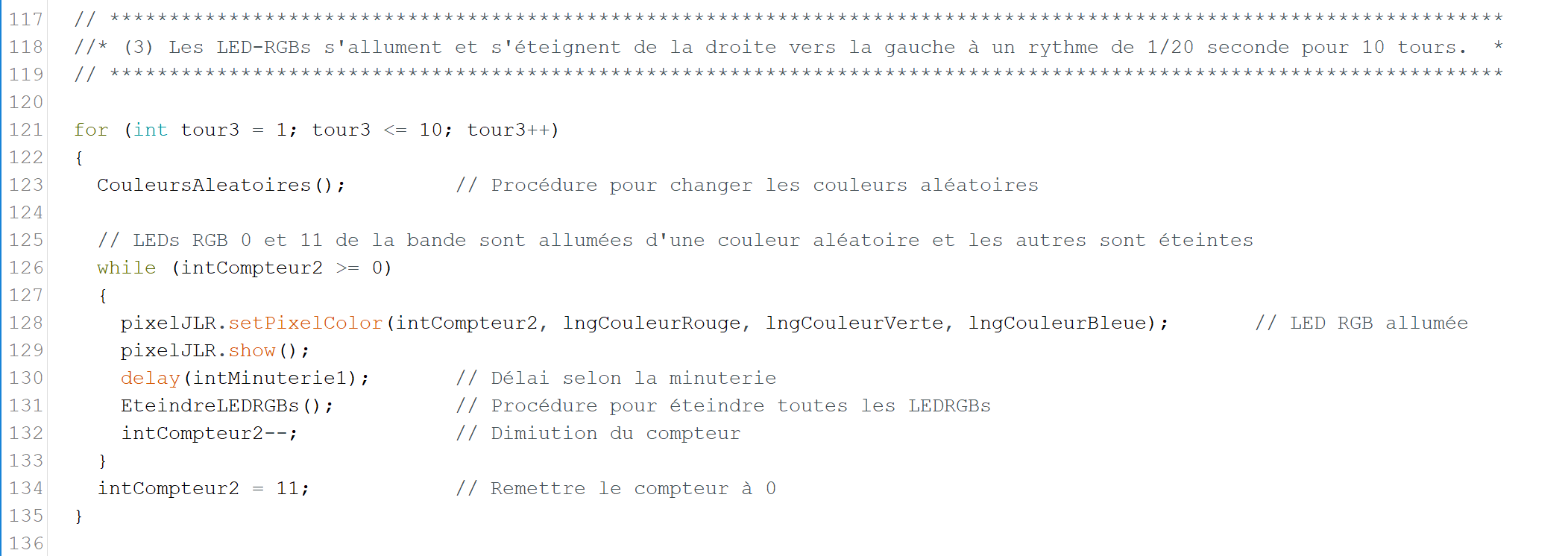

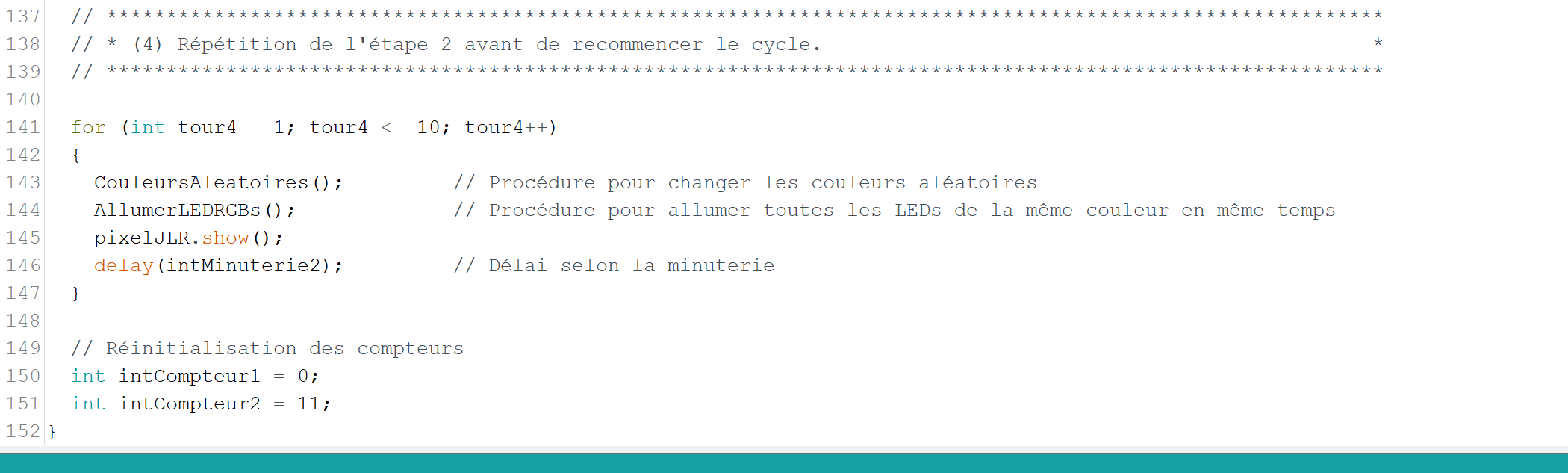

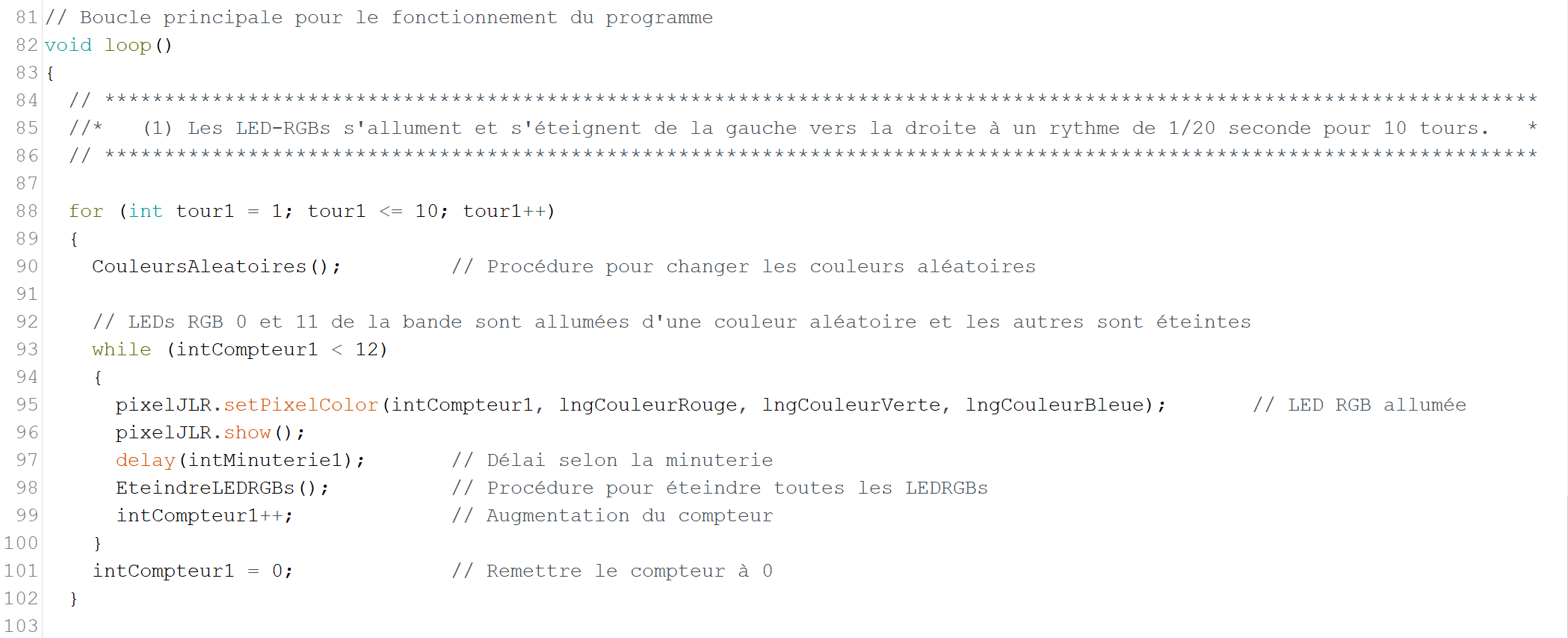

Circuit pour connecter la bande de LED-RGB NeoPixels à un Trinket de 5 Volts Voici des photos démontrants le circuit à effectuer pour installer les NeoPixels . Il est très important de placer une résistance de 470 ohms dans le circuit entre le fil du centre et le Trinket. Connexion de la bande de LED-RGB NeoPixels au Trinket NeoPixel - 5V ------ Fil rouge ------ 5 Volts - Trinket NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 0 - Trinket NeoPixel - GND ------ Fil noir ------ GND - Trinket Programme - Trinket2018Neopixels_Prog5 Nom du programme:   Trinket2018Neopixels_Prog5 Description: Ce programme permet de faire clignoter des LEDs RGB (NeoPixels) dans un circuit attaché à un microcontroleur Adafruit Trinket 5V selon une séquence particulière sur une bande de 12 NeoPixels courbée sur elle-mème. Chaque couleur des NeoPixels sera choisie aléatoirement par le programme. (1) Les LED-RGBs s'allument et s'éteignent de la gauche vers la droite à un rythme de 1/20 seconde pour 10 tours. (2) Toutes les LED-RGBs s'allument d'une couleur aléatoire pour une période de 3 seconde à 10 reprises tout en changeant de couleur à chaque 3 secondes. (3) Les LED-RGBs s'allument et s'éteignent de la droite vers la gauche à un rythme de 1/20 seconde pour 10 tours. (4) Répétition de l'étape 2 avant de recommencer le cycle.

Vidéo démontrant le fonctionnement du programme Trinket2018Neopixels_Prog5.
