Soudure de LED-RGB NeoPixels pour les connecter avec le Trinket Voici une photo démontrant les soudures à effectuer sur des NeoPixels .

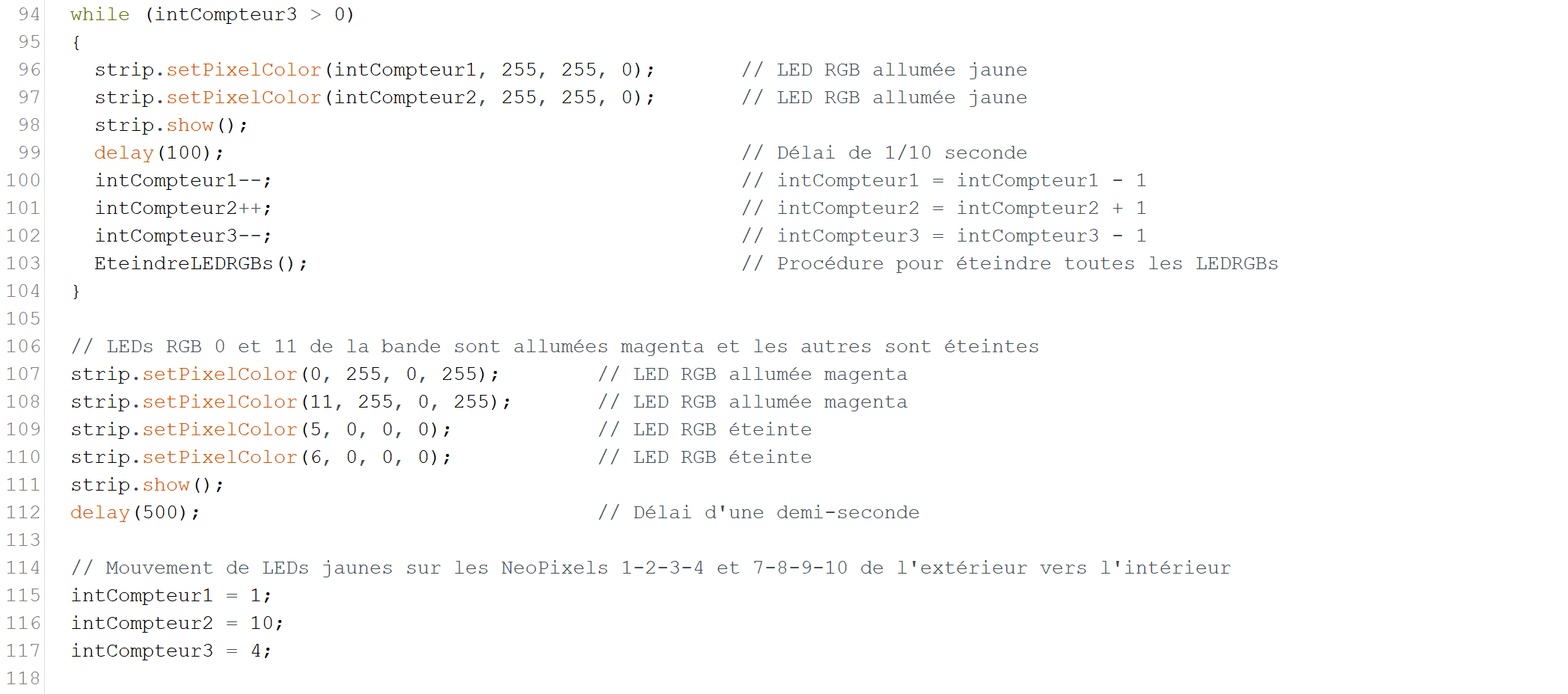

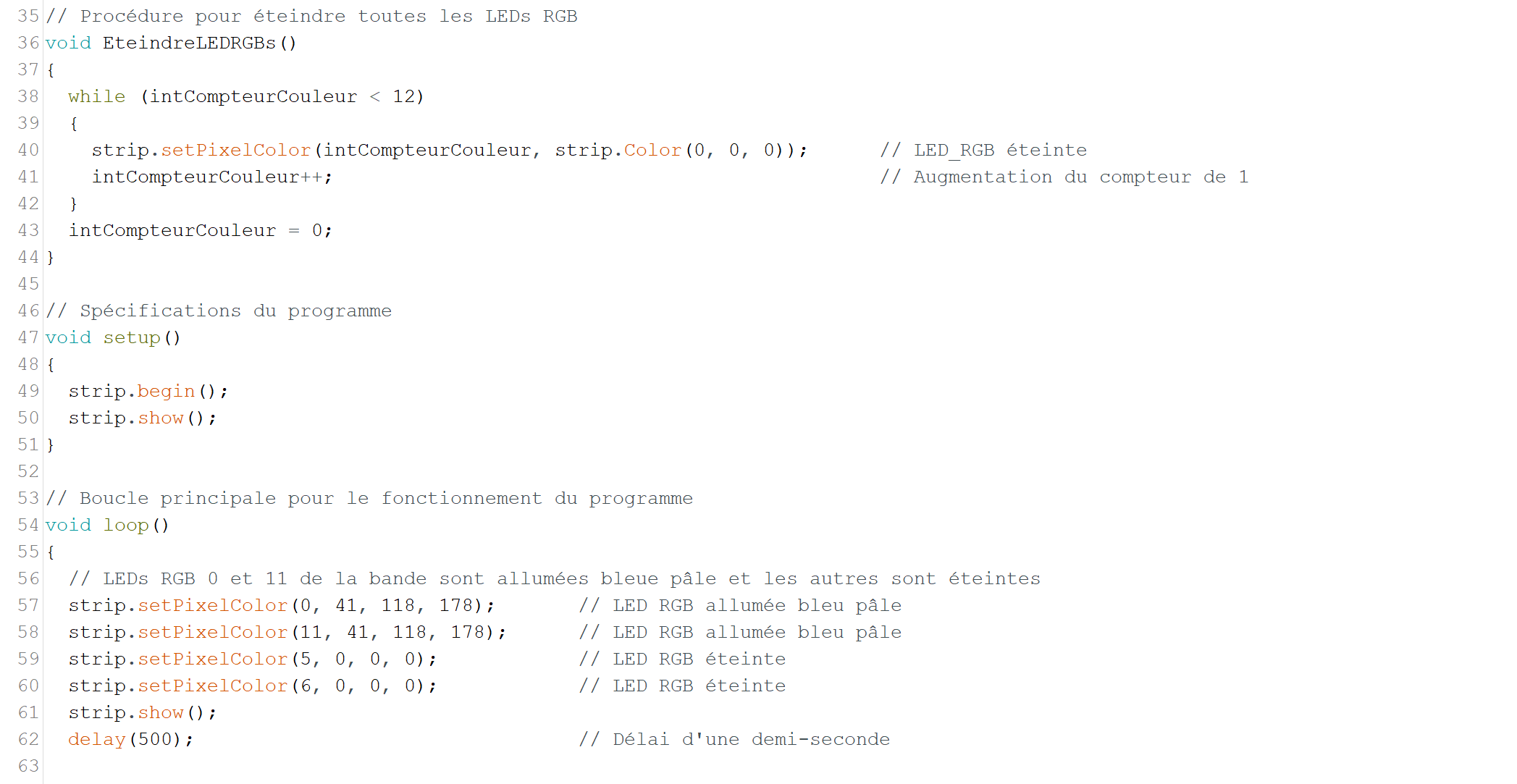

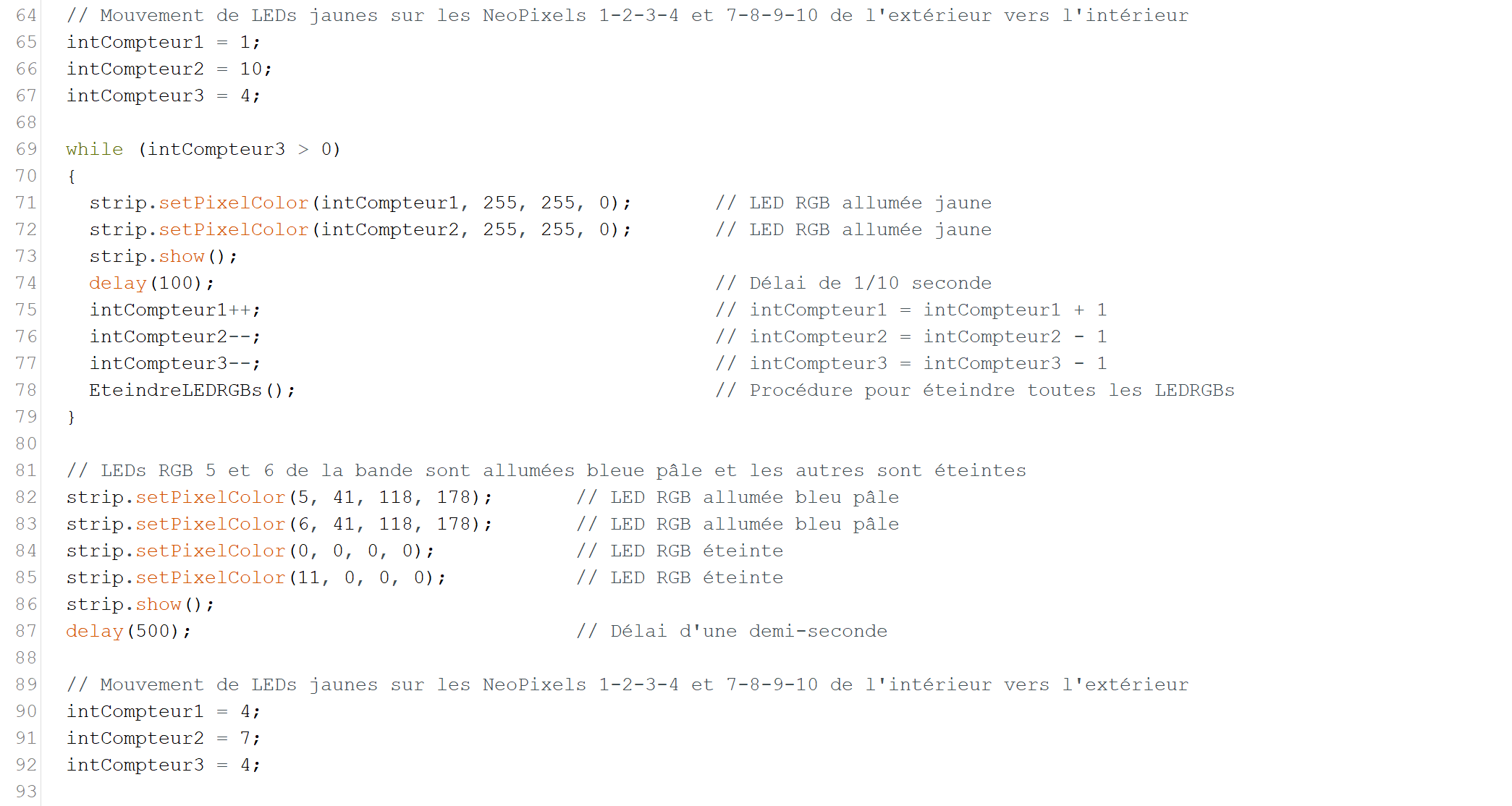

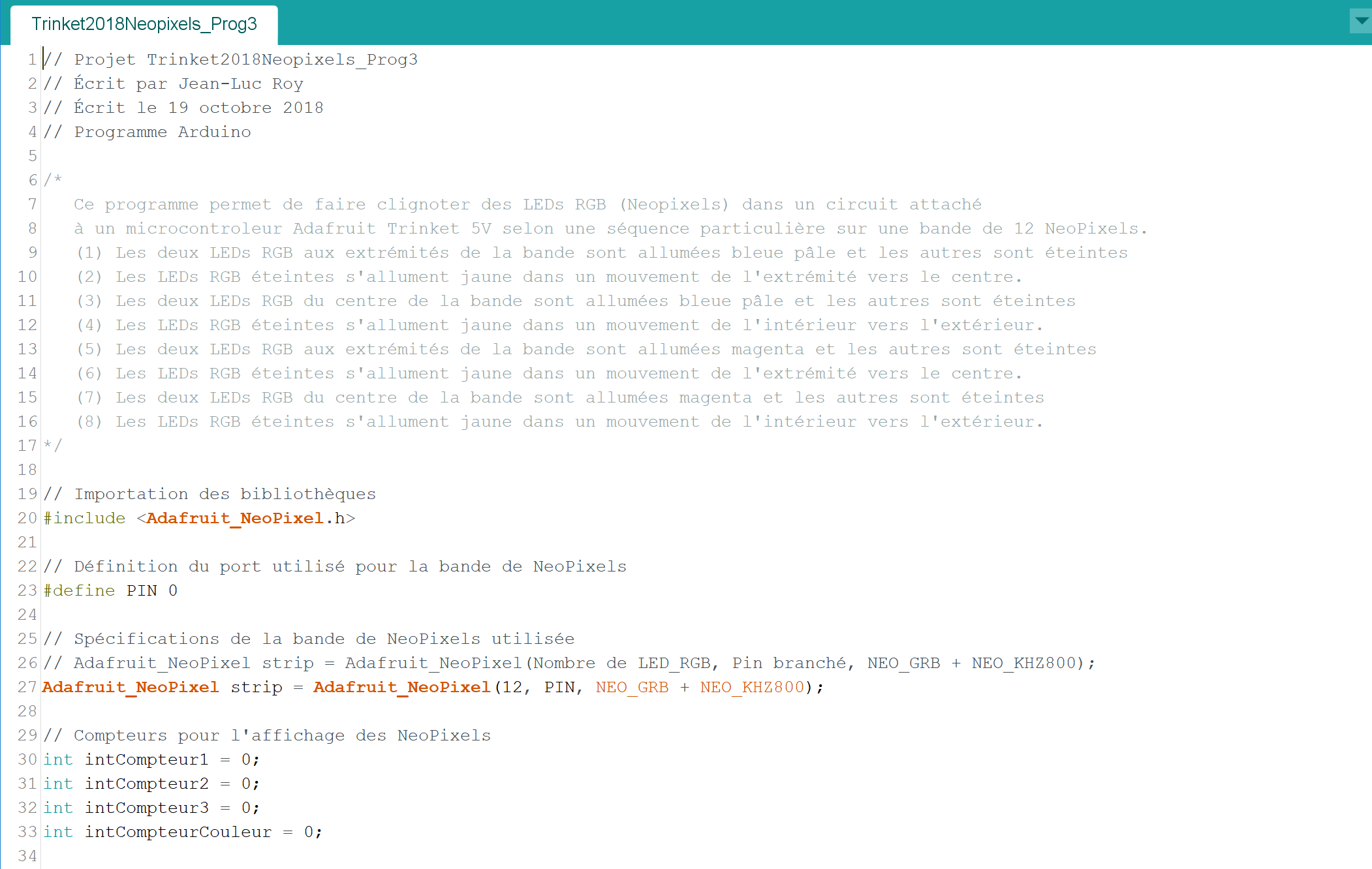

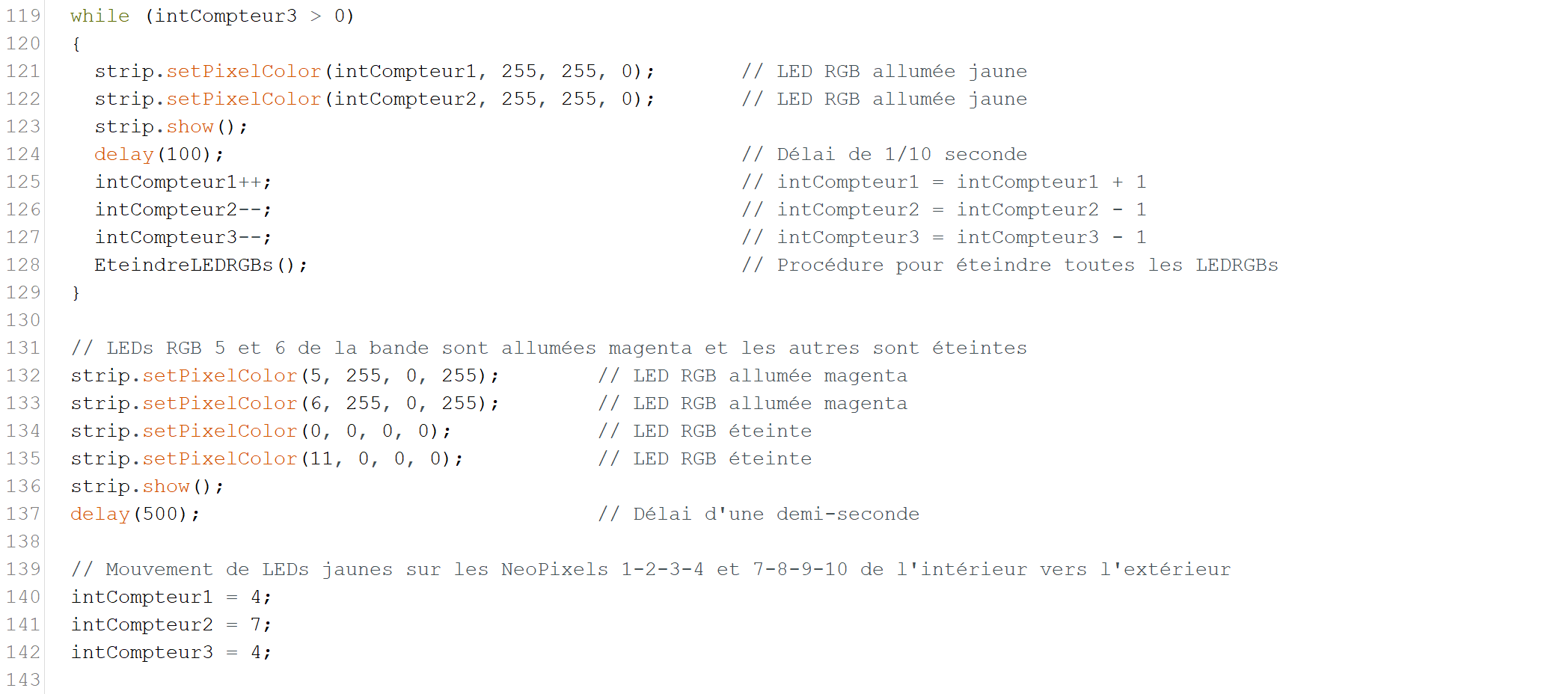

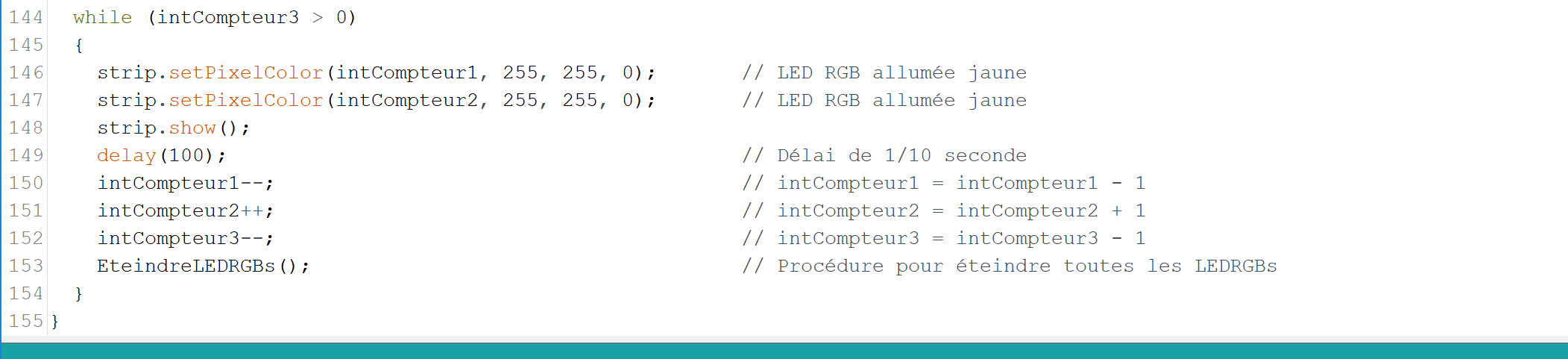

Circuit pour connecter la bande de LED-RGB NeoPixels à un Trinket de 5 Volts Voici des photos démontrants le circuit à effectuer pour installer les NeoPixels . Il est très important de placer une résistance de 470 ohms dans le circuit entre le fil du centre et le Trinket. Connexion de la bande de LED-RGB NeoPixels au Trinket NeoPixel - 5V ------ Fil rouge ------ 5 Volts - Trinket NeoPixel - DIN ------ Fil violet --- résistance 470 ohms --- Port 0 - Trinket NeoPixel - GND ------ Fil noir ------ GND - Trinket Programme - Trinket2018Neopixels_Prog3 Nom du programme:   Trinket2018Neopixels_Prog3 Description: Ce programme permet de faire clignoter des LEDs RGB (Neopixels) dans un circuit attaché à un microcontroleur Adafruit Trinket 5V selon une séquence particulière sur une bande de 12 NeoPixels. (1) Les deux LEDs RGB aux extrémités de la bande sont allumées bleue pâle et les autres sont éteintes (2) Les LEDs RGB éteintes s'allument jaune dans un mouvement de l'extrémité vers le centre. (3) Les deux LEDs RGB du centre de la bande sont allumées bleue pâle et les autres sont éteintes. (4) Les LEDs RGB éteintes s'allument jaune dans un mouvement de l'intérieur vers l'extérieur. (5) Les deux LEDs RGB aux extrémités de la bande sont allumées magenta et les autres sont éteintes. (6) Les LEDs RGB éteintes s'allument jaune dans un mouvement de l'extrémité vers le centre. (7) Les deux LEDs RGB du centre de la bande sont allumées magenta et les autres sont éteintes. (8) Les LEDs RGB éteintes s'allument jaune dans un mouvement de l'intérieur vers l'extérieur.

Vidéo démontrant le fonctionnement du programme Trinket2018Neopixels_Prog3.
