Caractéristiques de la maquette pour les circuits électroniques

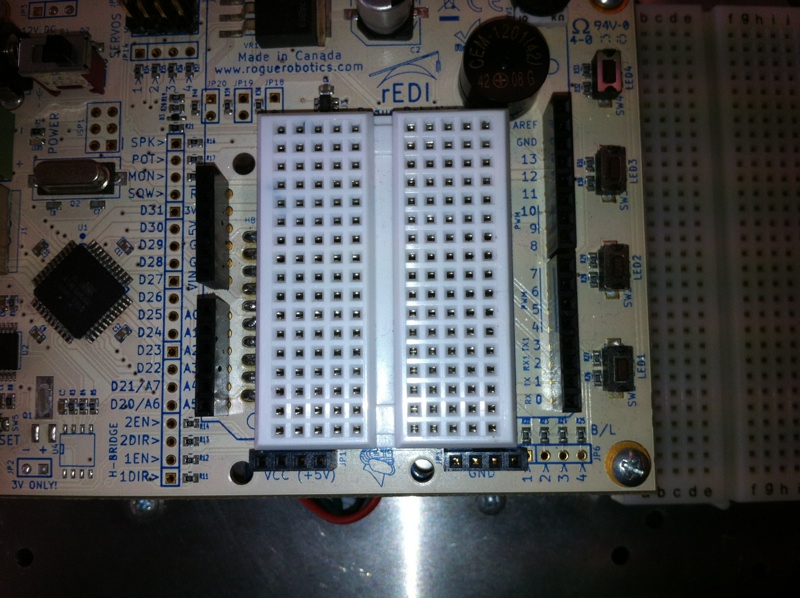

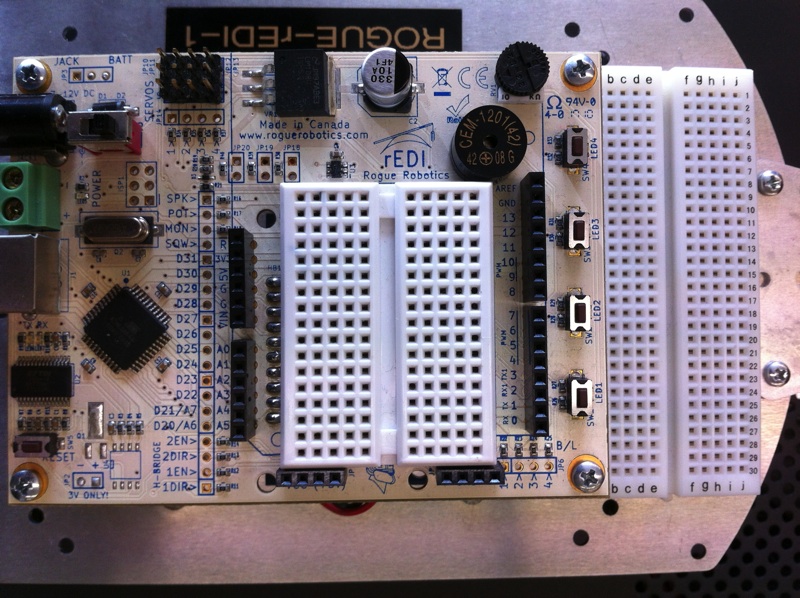

La maquette du robot Rogue ATR-rEDI est composé de deux sections. Dans une même rangée, représentée par une lettre, les connexions a, b, c, d et e sont branchés ensembles alors que les connexions f, g, h, i et j sont branchés ensembles. Afin d'éviter d'entommager les connexion, il est recommandé de brancher les gros fils dans les connexions a, e, f et j et les petits composants électroniques dans les autres connexions. |
Les connexions sur le robot Rogue ATR-ERS
Le robot Rogue ATR-rEDI contient une série de connexions identifiés IO 0 1 2 3 4 5 6 7 8 9 10 11 12 13 qui peuvent être programmées idividuellement. L'abréviation IO représente les entrées et sorties (Input Output).
Le robot Rogue ATR-rEDI contient aussi une section de connexions identifiée +5V pour brancher les fils rouges qui nécessitent un pouvoir de 5 volts.
Du côté opposé, une section de connexions identifiée GND pour brancher les fils noirs qui sont la mise à terre des circuits électroniques.
 |
 |
LEDs dans un circuit

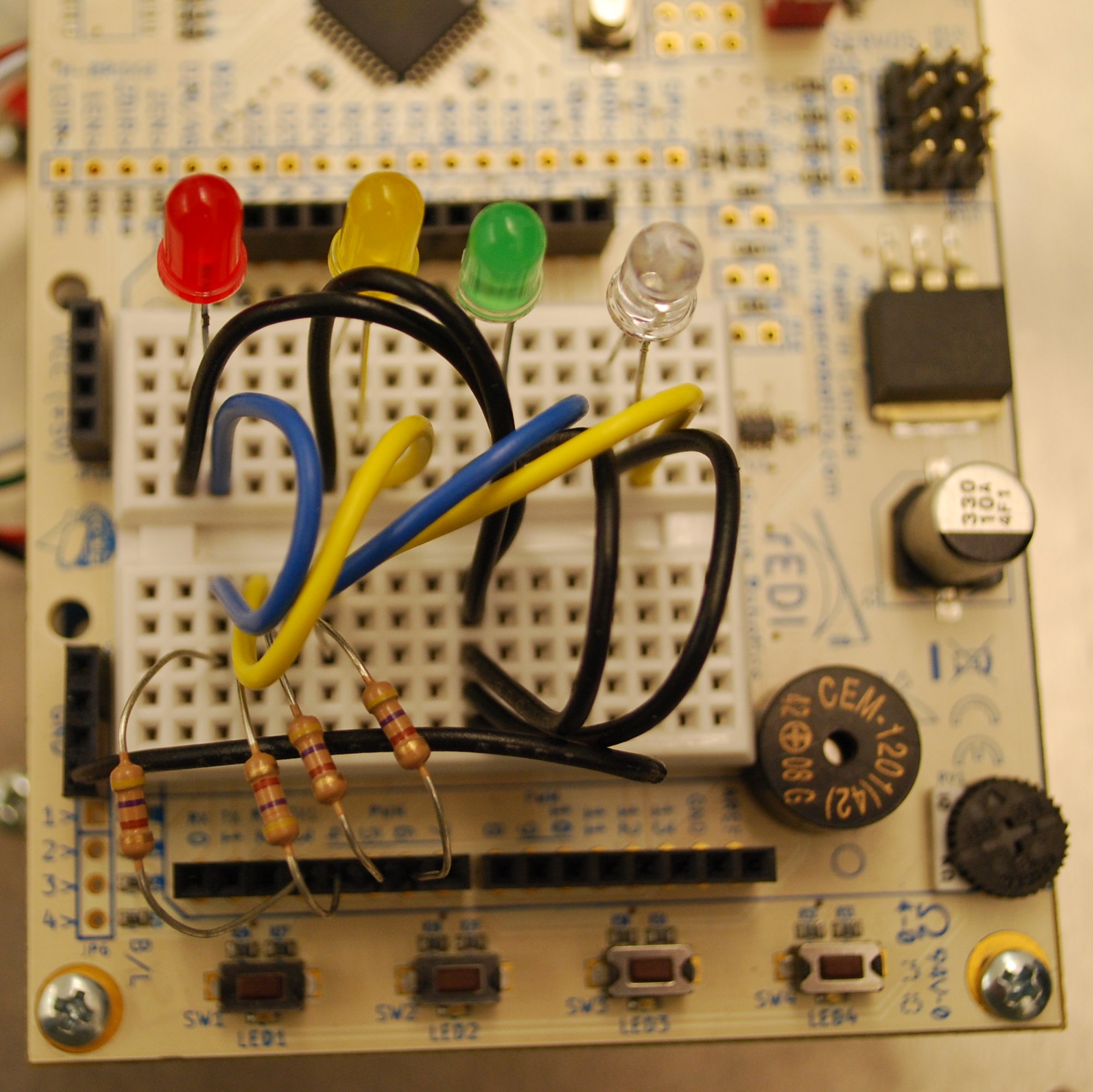

La photo ci-dessous démontre un circuit électronique construit sur la maquette d'un robot ATR-rEDI de la compagnie Rogue.
 |
Les fils et composants électroniques dans la photo ci-dessus peuvent être branchés dans des lignes de connexions différentes. L'important est que le programme Visual Basic construit doit allumer les lumières LEDs du circuit selon les indications de chaque programme.
Les LEDs

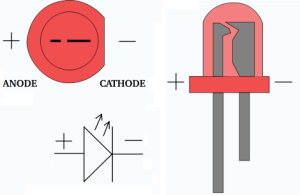

Il existe divers types de LEDs de différentes couleurs mais pour les brancher dans un circuit, il suffit de brancher leur côté plat du côté du fil noir (mise à terre) de façon à ce que courant puisse y circuler et allumer la LEDs.
 |
 |
 |
 Représentation d'une LEDs dans un schéma |

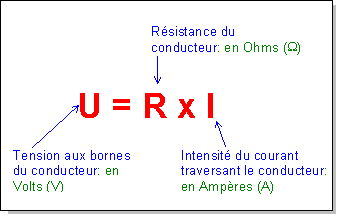

Pour éviter que la LEDs se brise et n'émette plus de lumière, il faut limiter l'intensité de courant en ajoutant une résistance dans le circuit où est branché la LED. Pour choisir la résistance qui permettra une plus haute intensité de lumière sans la briser, il faut utiliser la la loi d'Ohm représentée par l'équation suivante:
 |
La Loi d'Ohm peut être transformée de la façon suivante pour trouver la bonne résistance.
 |
Pour des informations supplémentaires sur les LEDs, vous pouvez visiter les sites suivants:
http://www.energiedouce.com/conseils-faq-tout-savoir-sur-les-leds/
http://www.web-sciences.com/ohms/ohm1.php
Les résistances

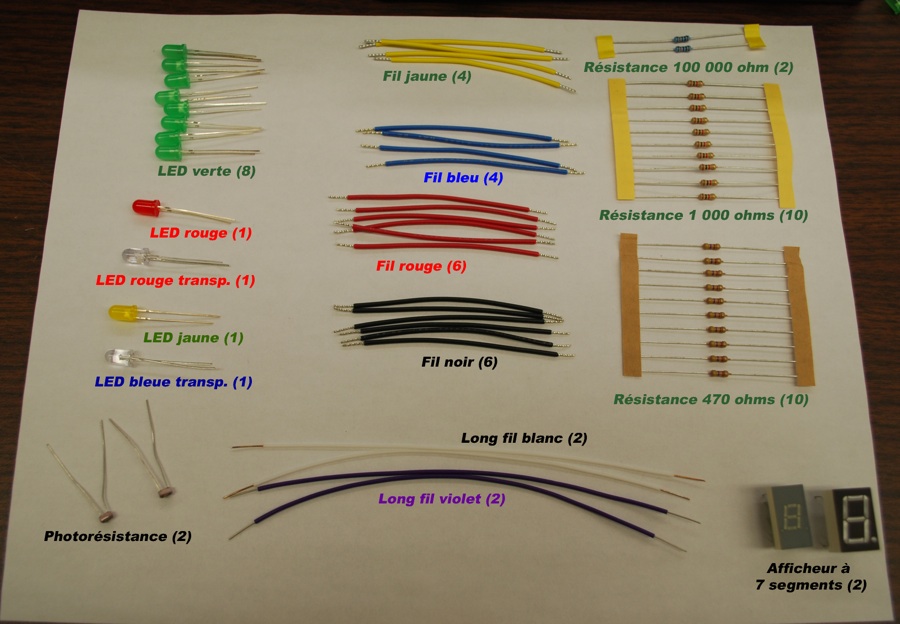

Les trois résistances sur la photos ont une valeur de 470 ohms. Donc peu importe que la couleur de base de la résistance soit beige ou bleue, pour une résistance de 470 ohms, les lignes colorées sur la résistance doivent être, dans l'ordre, jaune - violet - brun et ensuite or ou argent pour correspondre à une valeur de 470 ohms.
| CODE DE COULEURS DES RÉSISTANCES | |||||
| Couleur | 1ère bande | 2e bande | 3e bande | Multiplicateur | Tolérence |
| Noir | 0 | 0 | 0 | 1 Ω | |
| Brun | 1 | 1 | 1 | 10 Ω | ± 1 % |
| Rouge | 2 | 2 | 2 | 100 Ω | ± 2 % |
| Orange | 3 | 3 | 3 | 1 KΩ | |
| Jaune | 4 | 4 | 4 | 10 KΩ | |
| Vert | 5 | 5 | 5 | 100 KΩ | ± 0.5 % |
| Bleu | 6 | 6 | 6 | 1 MΩ | ± 0.25 % |
| Violet | 7 | 7 | 7 | 10 MΩ | ± 0.10 % |
| Gris | 8 | 8 | 8 | ||
| Blanc | 9 | 9 | 9 | ||
| Or | 0.1 Ω | ± 5 % | |||
| Argent | 0.01 Ω | ± 10 % | |||
 |
| 1ère bande | 2e bande | 3e bande | Multiplicateur | Tolérence | |
| Couleur | Jaune | Violet | Aucune | Brun | Or |
| Résistance | 4 | 7 | Aucune | 10 Ω | ± 5 % |
| Calculs | 47 X 10 Ω = 470 Ω | ||||
 |

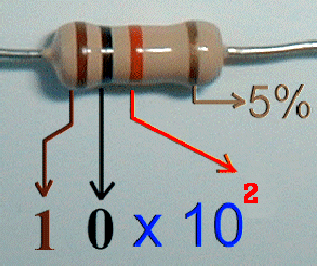

| 1ère bande | 2e bande | 3e bande | Multiplicateur | Tolérence | |
| Couleur | Brun | Noir | Aucune | Rouge | Or |
| Résistance | 1 | 0 | Aucune | 102 Ω | ± 5 % |
| Calculs | 10 X 102 Ω = 1 000 Ω | ||||
 |
Représentation d'une résistance dans un schéma

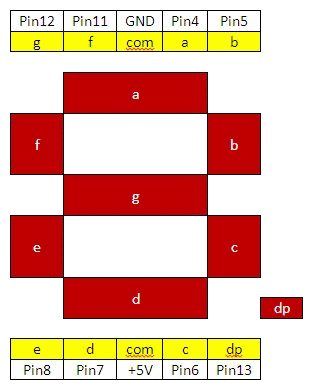

Les afficheurs à 7 segments

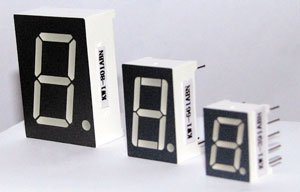

Un afficheur 7 segments est composé d'une série de sept LEDs linéaires disposés de façon à pouvoir affiché tous les chiffres et un certain nombre de caractères. Les afficheurs 7 segments sont employés dans de nombreux appareils électroniques.
 |
 |
 |
 |

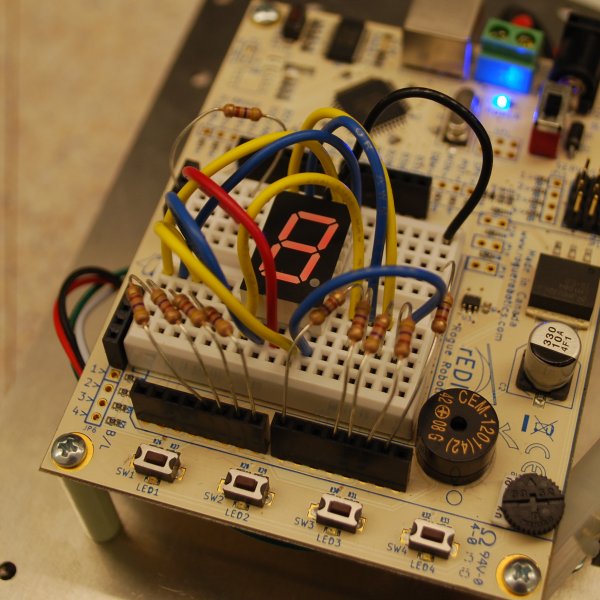

Photo d'un afficheur 7 segments dans un circuit sur un robot Rogue RT-ATR-rEDI
 |
Photo d'un afficheur 7 segments dans un circuit sur un robot Rogue RT-ATR-rEDI
